WC67K数控板料折弯机

数控液压板料折弯机技术说明:
主机选用WC67Y系列折弯机;配备DELEM公司生产的折弯机专用数控系统。
后挡料(X)、滑块行程(Y)控制均由电脑自动控制。
后挡料采用普通丝杆和精密滚珠丝杆两种。


数控液压板料折弯机床的主要特点:
WC67K型数控折弯机,采用钢板焊接结构,振动时效消除应力,机床具有很好的刚性和稳定性,整个机架刚性好,工作平稳、安全可靠、操作方便,通过折弯机数控系统和液压系统的协调控制,达到理想的折弯效果。

机床的主成部分及结构说明:
1、滑块部分:采用液压传动,滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上,通过液压使活塞(杆)带动滑块上下运动,机械挡块由数控系统控制调节数值。
2、工作台部分:由按钮盒操纵,使电动机带动挡料架前后移动,并由数控系统控制移动的距离,其最小读数为0.01毫米(前后位置均有行程开关限位)
3、同步系统:该机由扭轴、摆臂、关节轴承等组成的机械同步机构,结构简单,性能稳定可靠,同步精度高。机械挡块由电机调节,数控系统控制数值。
4、挡料机构:挡料采用电机传动,通过链轮带动两丝杆同步移动,数控系统控制挡料尺寸.

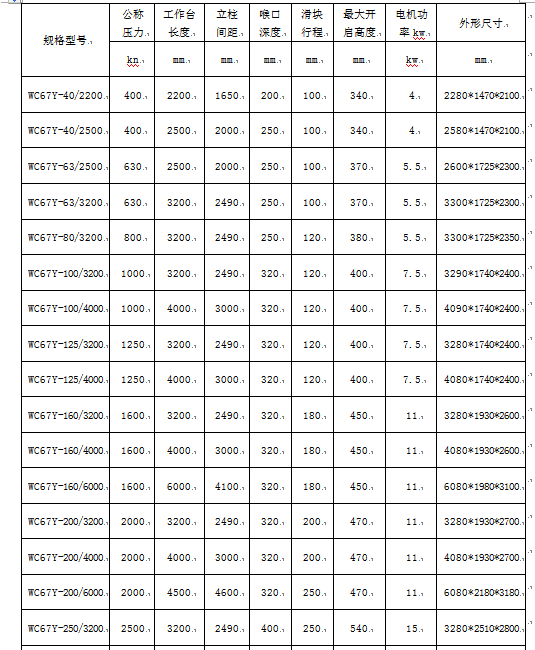

数控液压板料折弯机技术参数
